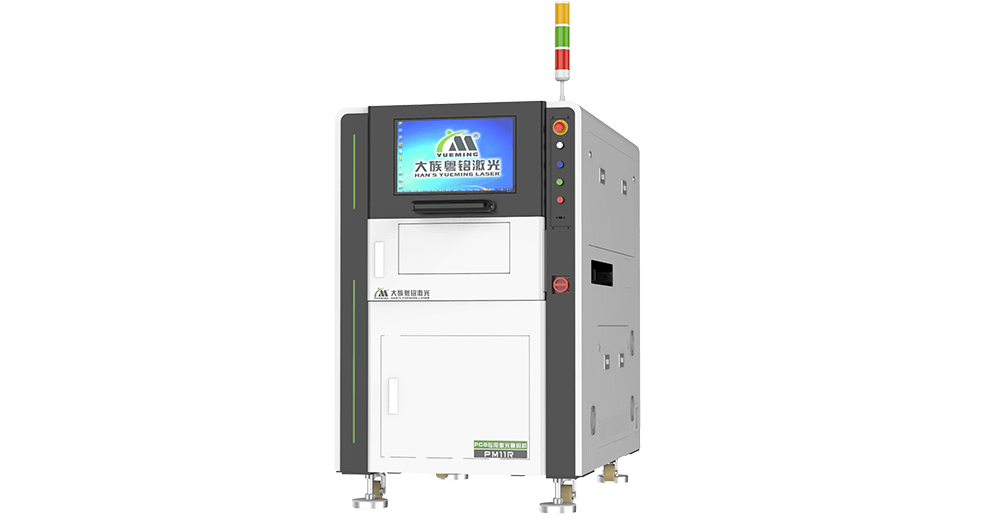

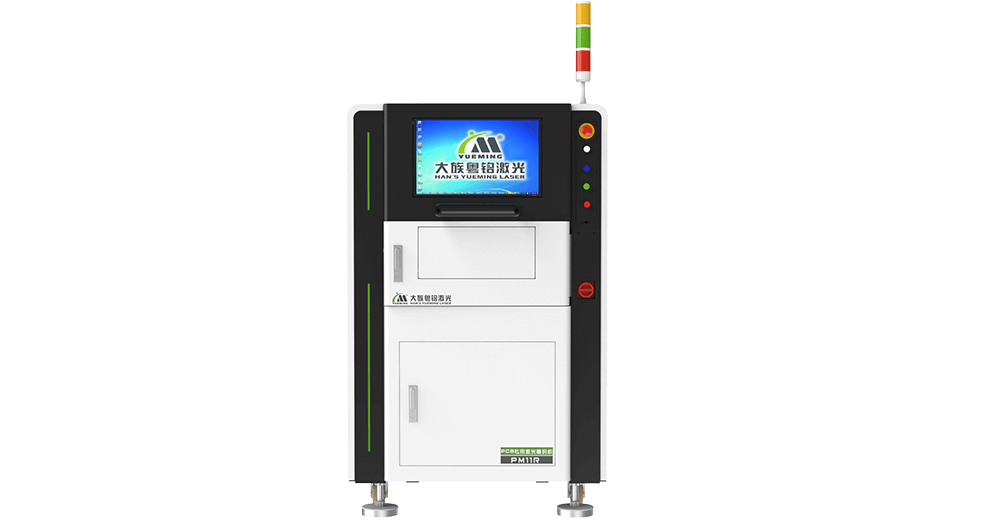

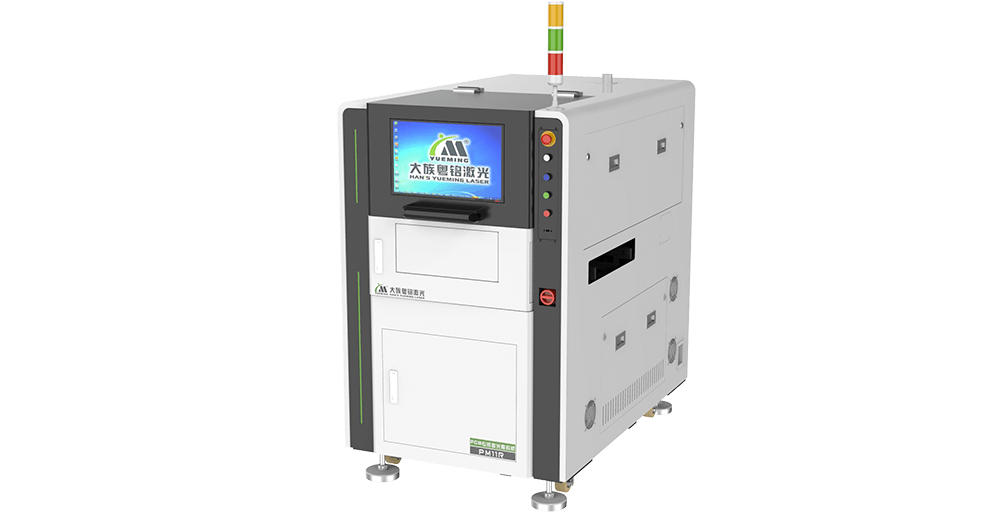

PCB专用激光喷码机系列
PCB厚度(mm)

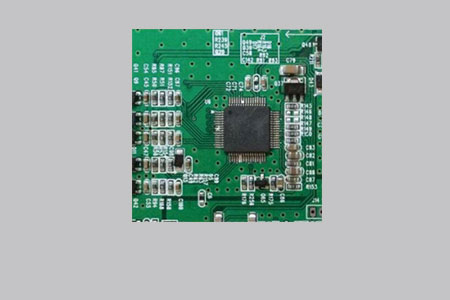

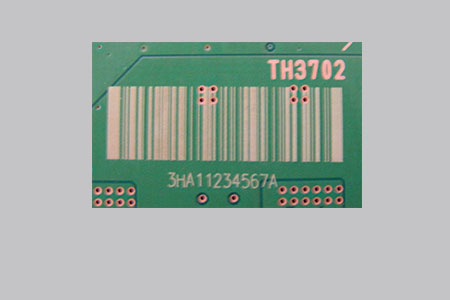

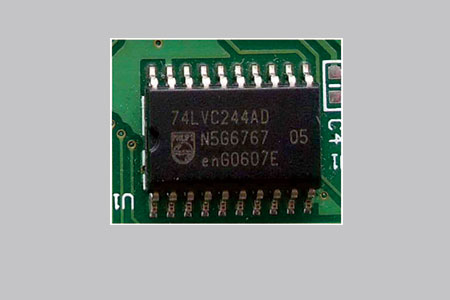

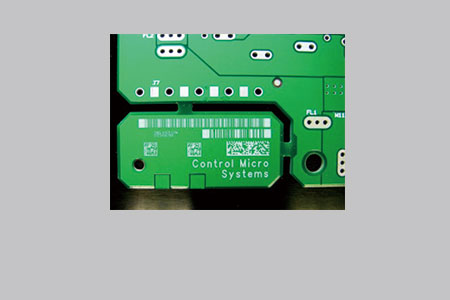

ob电竞PCB专用激光喷码机系列，，，内置翻板机构，，，实现双面打标，，，选用高细密滚珠花键，，，确保翻板机构对基板无应力；；；；装备操作简朴易学，，，配备SOP操作指引及基板智能拼图功效；；；；高精度视觉定位配类同轴视觉系统，，，自动扫码上传；；；；主要用于PCB激光打标、电路板激光打标、FPC、芯片打标等等。。。
- 产品优势
- 视频
- 详细参数
- 工艺应用
产品优势
集众多功效于一身，，，为客户创立更多价值
-
01
高性能入口CO2 /紫外激光器，，，标刻质量好，，，加工速率快，，，产能高；；；；
-
02
数字式高速扫描振镜，，，体积小，，，速率快，，，可对抗较强的电磁滋扰及地面振动，，，稳固性高；；；；
-
03
全关闭式设计机柜及高细密龙门铣加工机床，，，清静系数、装置基准精度及稳固性高；；；；
-
04
内置翻板机构，，，实现双面打标，，，选用高细密滚珠花键，，，确保翻板机构对基板无应力；；；；
-
05
传动结构接纳高细密直线导轨、丝杆组成运动结构，，，运行稳固、精度高、使用寿命长；；；；
-
06
驱动电机接纳入口闭环伺服控制系统，，，搭载专业运动控制系统，，，重复定位精度达±0.02mm以内；；；；
-
07
装备操作简朴易学，，，配备SOP操作指引及基板智能拼图功效，，，可在3-4分钟内实现新质料建档；；；；
-
08
高精度视觉定位配类同轴视觉系统，，，自动扫码上传，，，镌汰运动行动，，，确保唬；；甯咧省⒏咝Ъ庸ぃ唬；；
-
09
大幅面CCD视觉拼板手艺，，，所见即所得，，，使图形编辑更简朴、直观；；；；
-
010
装备工业4.0智能化设计，，，可凭证需求举行在线和离线式MES系统对接，，，还可嵌入SMT流水线；；；；
-
011
具备富厚跳号设置、中止工单、插入工单、继续上一工单等富厚功效，，，知足种种生产需求；；；；
-
012
具备智能防呆、多Mark点定位及自动报告警示功效，，，以防错加工、误加工，，，重复镌刻。。。
详细参数
优化立异，，，让产品，，，更快，，，更稳固，，，更定心
| 型号 | PM11-B | PM11R-B | PM12-B |
|---|---|---|---|
| PCB尺寸(W) | 65×50~480×510 | 65×50~400×450 | 65×50~300×300 |
| PCB厚度(mm) | 0.5-5 | 0.5-5 | 0.5-5 |
| 形状尺寸(mm) | 1000×1600×1600 | 1000×1600×1600 | 1000×1600×1600 |
| 重复定位精度(mm) | ±0.02mm | ±0.02mm | ±0.02mm |
| 雕码尺寸(mm) | 2-20mm | 2-20mm | 2-20mm |
| 整机重量(kg) | 1000 | 1000 | 1200 |
| 事情情形 | 温度：10-35℃ 湿度：无凝水，，，无灰尘或灰尘较少 | 温度：10-35℃ 湿度：无凝水，，，无灰尘或灰尘较少 | 温度：10-35℃ 湿度：无凝水，，，无灰尘或灰尘较少 |
| 电源 | AC220V 50/60Hz | AC220V 50/60Hz | AC220V 50/60Hz |
| 总功率(Kw) | 4 | 4 | ≤7.5 |
| PCBA通过高度 | UP：25mm DOWN：25mm | UP：25mm DOWN：25mm | UP：25mm DOWN：25mm |
| 事情方法 | 在线式/离线式 | 在线式/离线式 | 在线式/离线式 |
工艺应用
用于切割碳钢、硅钢、不锈钢、铝合金、钛合金、镀锌板、镀铝锌板、铜等 多种金属管材或者板材快速激光切割
