该产品已经下架， ，，请转到相关产品。。。。。。。
MC-DF自动送料激光雕花机是一款专用于柔性子料的加工装备， ，，整机设计接纳全自动化事情方法， ，，操作职员仅需导入设计图形、设置事情参数， ，，在软件系统中点击“启动”， ，，就可以全自动化的实现所有加工历程。。。。。。。该装备设置德国制造的优异激光爆发器及三轴动态激光打标系统可以实现高速、高精度的激光标记、切割， ，，事情平台接纳富家ob电竞自主知识产权的“山”字型网带事情平台， ，，平台装置于细密链条式运送机构， ，，实现卷状物料的长距离自动运送。。。。。。。在X偏向上配以细密丝杆传机机构， ，，使打标子系统可以在X偏向实现1600mm的可拼接式打标。。。。。。。该装备由主机系统， ，，控制台系统， ，，自动纠偏系统（选配）， ，，辅助装备等组成， ，，软件系统smartscanner激光打标软件组成。。。。。。。现在该装备普遍的应用于家纺、制衣、制鞋等行业的大幅面激光雕花、大幅面激光打孔及切割工艺。。。。。。。
-
1、接纳德国原装激光器， ，，配备外光路传输系统及三轴动态打标系统， ，，全数字式的控制方法确保了系统能恒久高速稳固的运行； ；；；；
2、X向的传动系统接纳细密消隙滚珠丝杆+高精度直线导轨传动系统， ，，丝杆的“预紧”装置工艺， ，，使整套传念头构在高速运转历程中更为平稳， ，，从而使X向的图形拼接扫描更为精准。。。。。。。
3、带有自力的两段式吸附结构的履带式刀条事情平台配合压料运送结构， ，，吸附力强， ，，运送平稳， ，，确保了Y向的图形拼接扫描精度高， ，，并且每根刀条可自力拆装， ，，替换极为便当； ；；；；
4、配备自力操控台， ，，切合人体工程学设计， ，，操作、维护利便。。。。。。。
5、优良的关闭式设计， ，，有用阻止人体受激光辐射影响； ；；；；上抽风除尘系统运用流体力学设计， ，，包管加工历程中爆发的烟尘迅速彻底的排放出加工区， ，，做到环保与清静。。。。。。。
6、SmartScanner软件功效强盛， ，，支持windows2000/winxp/win7操作平台， ，，人性化操作设计， ，，开放的多语言支持功效； ；；；；可兼容Coreldraw、AutoCAD等图形设计软件的输出文件； ；；；；支持plt、dxf、bmp、ai等名堂文件； ；；；；操作简朴直观， ，，数据处置惩罚快速， ，，加工效率更高。。。。。。。
7、可选配自动复卷机构与带有辅助上料功效的自动纠偏机， ，，实现成卷柔性子料举行大幅面的雕花， ，，打标， ，，切割， ，，打孔加工的全自动生产。。。。。。。
-

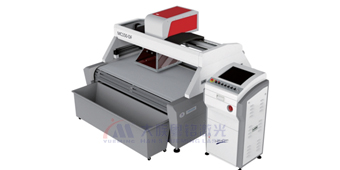

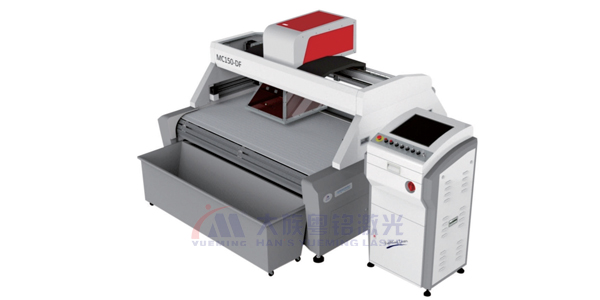

MC-DF自动送料激光雕花机
项目
MC-DF
激
光
器
激光波长(μm)
10.6
光斑质量(M2)
<1.2
激光峰值功率(W)
150
脉冲频率(KHz)
0~130
冷却方法
水冷
工
作
参
数
打标规模(mmXmm)
X向一次最大打标规模500*500， ，，最大拼接打标规模1600， ，，Y向无限制拼接恣意长度
焦距(mm)
618
事情距离(mm)
572
最小线宽(mm)
0.3
最小字符(mm)
1.2
打标线速(mm/s)
0~7000
支持图形名堂
BMP、PLT、AI、DXF； ；；；；
供电
电压
AC380V±10%
频率(Hz)
50/60
形状尺寸
主机(mmXmmXmm)
2140*2275*1630
冷水机(mmXmmXmm)
504*624*905
重量
主机(kg)
1300
冷水机(kg)
95
事情情形
情形
清洁， ，，无凝水， ，，无灰尘或较少灰尘
温度(°C)
10~30
湿度
5~85% （无结露）
其它
整机功率(kW)
12
-
适用质料：
自然及人造（化纤）材质的织物面料， ，，真皮及人造革等。。。。。。。
应用行业：
实现纺织， ，，裁缝， ，，地毯， ，，皮革， ，，制鞋等行业成卷柔性面料的全自动化大幅面激光雕花、切割、打孔等需求。。。。。。。
样品展示：
-
